خط إعادة تدوير غاز العادم (EGR).

Automotive خط إعادة تدوير غاز العادم (EGR). Manufacturer

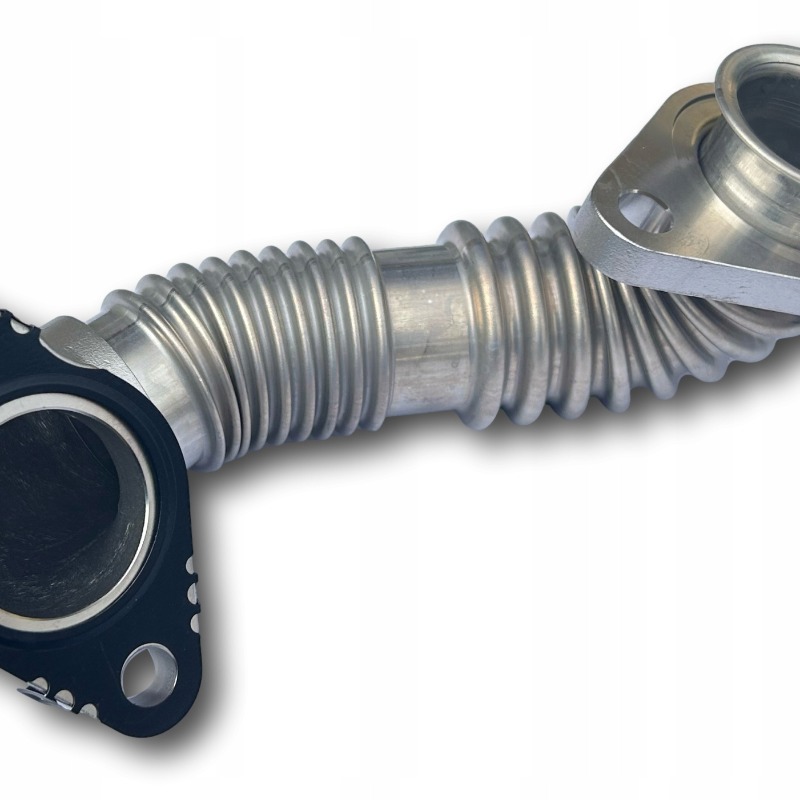

خط EGR هو نظام أنابيب مهم يقوم بتبريد جزء من غاز عادم المحرك قبل إعادة توجيهه إلى مشعب السحب. يعمل هذا النظام على تقليل درجات حرارة الاحتراق بشكل كبير، ويقلل انبعاثات أكسيد النيتروجين (NOx)، ويحسن الاقتصاد في استهلاك الوقود. نحن ملتزمون بتوفير حلول EGRLine موثوقة للغاية ومنخفضة الانبعاثات لشركات صناعة السيارات العالمية.

ميزات المنتج:

تصميم المسار القصير: يقلل من مسار إعادة تدوير العادم، مما يحسن استجابة النظام ويقلل انخفاض الضغط.
التبريد المتكامل: يوفر مبرد EGR عالي الكفاءة الملحوم بالليزر مقاومة ممتازة للتآكل. يمكن استخدام صمام جانبي لإيقاف وظيفة التبريد أثناء بدء التشغيل البارد، مما يسمح بالإحماء السريع.
الأنابيب المعيارية: تعمل الموصلات القياسية والمشابك سريعة التحرير على تسهيل التجميع في الموقع والصيانة اللاحقة. مواد عالية القوة: الأنابيب الرئيسية مصنوعة من الفولاذ المقاوم للصدأ 304/316L أو سبائك عالية القوة لتحمل ظروف التشغيل ذات درجات الحرارة العالية والضغط العالي.
الصمام الذكي: يستخدم الصمامات اللولبية أو الخطية، مما يوفر أوقات فتح/إغلاق سريعة تتراوح من 50 إلى 100 مللي ثانية، ويدعم التحكم الدقيق في وحدة التحكم الإلكترونية.
تكامل النظام: تتوفر خيارات توجيه الأنابيب المتعددة لاستيعاب تخطيطات المحرك المختلفة (المضمنة، من النوع V)، ودعم تصميمات الدوائر المزدوجة للضغط العالي (HP-EGR) والضغط المنخفض (LP-EGR).

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

حول جياتيان

As a China Exhaust Gas Recirculation Line Manufacturer and EGR Line Factory, The company is located in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City. It is 25 kilometers away from Ningbo Liushi Airport and 5 kilometers away from Ningbo Coastal Industrial Zone. The surrounding area is beautiful with convenient transportation. The company was established on the basis of the development of Ningbo Xingxin Metal Products Factory (established in 1995), and is a high-tech enterprise specializing in the production of automotive pipe fittings. The company's area is 32,000 square meters; the factory area is 26,000 square meters.

المنتجات الرئيسية للشركة هي: تصنيع وتطوير الأنابيب المموجة للسيارات. حاليًا، هناك 10 آلات ثني الأنابيب الأوتوماتيكية بالكامل CNC، وخطي تجميع لأفران اللحام على نطاق واسع، و10 آلات تشكيل داخلي هيدروليكية بمواصفات مختلفة (مع الحد الأقصى لطول المعالجة 1.5 متر وأقطار تتراوح من ￠10 إلى ￠80)، و1800 طن آلة تمديد المياه الهيدروليكية، 4 آلات لحام ليزر أوتوماتيكية بالكامل، 4 مجموعات من روبوتات اللحام، 8 مراكز تصنيع واسعة النطاق، 6 آلات لحام قوس باناسونيك، و أكثر من 30 آلة تشكيل الأنابيب الداعمة المختلفة. تمتلك الشركة مراكز البحث والتطوير والمعالجة الخاصة بها. إن معدات وتقنيات الأنابيب المموجة لتوسيع المياه في الشركة حاليًا على مستوى الصناعة الرائد. تم إنشاء مختبر شامل.

تلتزم الشركة بإنشاء منفاخ سيارات رائد عالميًا بجودة متميزة وتكنولوجيا مبتكرة، مما يضمن أن كل منتج يمكن أن يؤدي أداءً جيدًا في بيئات مختلفة وتعزيز تقدم الصناعة.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

الأوسمة والشهادات

  • شهادة براءة اختراع
  • شهادة براءة اختراع
  • شهادة براءة نموذج المنفعة
  • شهادة براءة نموذج المنفعة
  • شهادة براءة نموذج المنفعة
  • شهادة براءة نموذج المنفعة
  • شهادة براءة نموذج المنفعة
  • شهادة براءة نموذج المنفعة
  • شهادة براءة نموذج المنفعة
  • شهادة براءة نموذج المنفعة
  • شهادة الامتثال

الأخبار والمعلومات

  • شرح تقييمات خرطوم الوقود: مقارنة SAE 30R6 و30R7 و30R9 و30R10
    لقد استبدلت خرطوم الوقود الشهر الماضي، وبدأ العميل بالفعل في شم رائحة الوقود الخام. تقوم بسحب السيارة مرة أخرى، وتفتح غطاء المحرك، ويبدو أن الخرطوم الجديد قد بدأ يفرز البنزين. تم تسمية الجزء ببساطة باسم "خرطوم الوقود" بدون تصنيف SAE، ولا مواصفات ضغط، ولا ختم اختبار. هذه هي الطريقة التي يتم بها...
    view More

    Sep 23, 2026 • أخبار الصناعة

  • مخطط خط الوقود: كيفية قراءة خطوط الوقود في سيارتك وتشخيصها واستبدالها
    تشم رائحة وقود في المرآب، أو تكتشف بقعة داكنة على الممر أسفل حجرة المحرك. الاستجابة الطبيعية هي فتح الغطاء وتتبع المصدر، فقط لتجد عدة أنابيب تعمل في اتجاهات مختلفة، وكلها تبدو متشابهة. لا تأتي حجرة المحرك مع ملصقات، وبدون مخطط خط الوقود، فإن تحديد خط الإمداد وخط العودة وخط البخار يصبح تخمينًا....
    view More

    Sep 16, 2026 • أخبار الصناعة

  • شرح أحجام خطوط الوقود: كيفية اختيار القياس المتري مقابل البوصة، والمعرف مقابل OD، والمزيد
    تصور هذا: أنت تقوم باستبدال خرطوم وقود تالف في سيارة المشروع. عند طاولة قطع الغيار، يسأل الموظف نفس السؤال الذي طرحه عشرات الأشخاص في ذلك الصباح - 5 مم، 5.5 مم، 1/4 بوصة، 5/16 بوصة، أو 3/8 بوصة؟ يتم التحكم في الإجابة من خلال رقم واحد: يجب أن يتطابق القطر الداخلي (ID) للخرطوم مع التركيبة ال...
    view More

    Sep 09, 2026 • أخبار الصناعة

خط إعادة تدوير غاز العادم (EGR). Industry knowledge
في محركات السيارات الحديثة، خط إعادة تدوير غاز العادم (EGR). تعد أنابيب حقن الوقود من المكونات المهمة التي تؤثر بشكل مباشر على أداء المحرك، والامتثال للانبعاثات، والسلامة التشغيلية.
  • أنظمة أنابيب EGR: باعتبارها مكونًا أساسيًا للتحكم في الانبعاثات، تقوم أنابيب EGR بإعادة توجيه جزء متحكم فيه من غاز العادم المبرد مرة أخرى إلى مشعب سحب المحرك. تعمل هذه العملية على خفض درجات حرارة غرفة الاحتراق، مما يقلل من انبعاثات أكسيد النيتروجين (NOₓ) بنسبة تصل إلى 35% (حسب بيانات اختبار الصناعة) ويحسن كفاءة استهلاك الوقود بنسبة 5-8% لمحركات الديزل. بدون أنابيب EGR الموثوقة، لا يمكن للمحركات تلبية معايير الانبعاثات العالمية (على سبيل المثال، Euro 6، EPA Tier 3، China VI).
  • أنابيب حقن الوقود: مسؤولة عن توصيل الوقود عالي الضغط من حاجز الوقود إلى الحاقنات، وتضمن هذه الأنابيب قياسًا دقيقًا للوقود وتذريته. تؤثر سلامته بشكل مباشر على خرج طاقة المحرك، واستقرار الخمول، والاقتصاد في استهلاك الوقود - يمكن أن يؤدي تسرب واحد أو انخفاض الضغط إلى انخفاض بنسبة 15% في كفاءة المحرك وزيادة انبعاثات الهيدروكربون (HC).
بالنسبة لمصنعي السيارات، تعد الشراكة مع مورد أنابيب متخصص مثل Jiatian (مع 20 عامًا من تراث التصنيع الدقيق منذ تأسيس المصنع السابق Ningbo Xingxin Metal Products Factory في عام 1995) أمرًا بالغ الأهمية للوفاء بالمعايير التنظيمية ومعايير الأداء.
يؤدي نظاما الأنابيب وظائف متميزة ولكن متكاملة لتحسين تشغيل المحرك:
نوع النظام الوظائف الأساسية الرئيسية
أنابيب EGR 1. قم بتبريد غاز العادم وإعادة تدويره لقمع تكوين NOₓ
2. قم بتمكين عملية الإحماء السريع لبدء التشغيل البارد عبر التحكم في الصمام الالتفافي
3. دعم تكامل حلقة HP/LP-EGR المزدوجة لإدارة الانبعاثات المرنة
4. الحفاظ على ضغط مستقر مع الحد الأدنى من انخفاض الضغط (2kPa عند التحميل الكامل)
أنابيب حقن الوقود 1. توصيل الوقود بضغوط تصل إلى 2500 بار (أنظمة السكك الحديدية المشتركة)
2. التأكد من توزيع الوقود بشكل موحد عبر الأسطوانات
3. مقاومة النبض والاهتزاز لمنع فشل التعب
4. الامتثال لمعايير التسرب والمتانة الصارمة
تواجه أنظمة أنابيب السيارات بيئات تشغيل شديدة ومتغيرة تختبر سلامة المواد والهيكل:
  • درجات الحرارة القصوى: تتحمل أنابيب EGR التعرض المستمر لدرجات حرارة غاز العادم التي تتراوح بين 600-850 درجة مئوية، بينما تعمل أنابيب حقن الوقود في نطاق درجة حرارة -40 درجة مئوية (بداية باردة) إلى 150 درجة مئوية (حجرة المحرك).
  • الضغط والاهتزاز: تحافظ أنابيب حقن الوقود على الضغط العالي الدوري (حتى 2500 بار)، وتتعامل أنابيب EGR مع الضغط الخلفي للعادم بمقدار 1-3 بار، جنبًا إلى جنب مع اهتزاز المحرك (10-2000 هرتز) الذي يسبب التعب بمرور الوقت.
  • الوسائط المسببة للتآكل: يحتوي غاز EGR على مكثفات حمضية (مثل حمض الكبريتيك)، وتتصل أنابيب الوقود بالمواد المضافة المسببة للتآكل (مثل خليط الإيثانول)، مما يؤدي إلى تدهور المواد دون حماية مناسبة.
  • قيود المساحة: تتميز حجرات المحرك بمساحة تركيب محدودة، وتتطلب أنابيب تتميز بالانحناءات المعقدة (التي يتم تحقيقها عن طريق ماكينات الثني CNC من Jiatian) والتصميمات المعيارية المدمجة.

الابتكارات المادية

نوع المادة سيناريو التطبيق المزايا الرئيسية
304/316L الفولاذ المقاوم للصدأ أنابيب EGR Main Body مقاومة عالية للتآكل، ومقاومة لدرجة الحرارة تصل إلى 900 درجة مئوية، وتكلفة منخفضة
سبائك النيكل عالية القوة رؤوس تبريد EGR يتحمل درجات حرارة تصل إلى 850 درجة مئوية ومكثفات العادم الحمضية
سبائك التيتانيوم أنابيب حقن الوقود المتطورة أخف بنسبة 40% من الفولاذ، ومقاوم للضغط العالي (حتى 3000 بار)
الفولاذ المطلي بمادة PTFE أنابيب الوقود للوقود البديل مقاومة كيميائية للإيثانول/الهيدروجين، احتكاك منخفض لتقليل التآكل

الأسئلة الشائعة:

س1: ما هي الاختلافات في القدرة على التكيف بين نظامي HP-EGR وLP-EGR في ظل ظروف التشغيل المختلفة؟

ج: تقع نقطة استخلاص الغاز HP-EGR عند مشعب العادم قبل الشاحن التوربيني، حيث يكون غاز العادم عند ضغط ودرجة حرارة مرتفعين. عند سرعات المحرك والأحمال المنخفضة، يمكنه التحكم بشكل أكثر دقة في نسبة إعادة تدوير غاز العادم، وتجنب عدم استقرار الاحتراق الناجم عن الخلائط الخالية من الدهون بشكل مفرط. تقع نقطة استخراج الغاز LP-EGR أسفل الشاحن التوربيني؛ يتم تبريد غاز العادم وخفض ضغطه بواسطة الشاحن التوربيني ونظام المعالجة اللاحقة، مما يجعله أكثر ملاءمة لسرعات وأحمال المحرك العالية. فهو يقلل من التأثير على كفاءة الشاحن التوربيني ويقلل من محتوى الجسيمات في غاز العادم. ويحقق الجمع بين النظامين التوازن بين الانبعاثات والطاقة عبر نطاق التشغيل الكامل.

س2: ما هو التطابق بين معدل ضغط أنابيب حقن الوقود وضغط نظام وقود المحرك؟

ج: يجب أن يكون تصنيف ضغط أنابيب حقن الوقود أعلى بكثير من ضغط العمل العادي لنظام وقود المحرك للتعامل مع تقلبات الضغط وذروة الضغوط في النظام. على سبيل المثال، يبلغ ضغط العمل لنظام السكك الحديدية المشتركة التقليدية للديزل ما يقرب من 1600-2500 بار، في حين يحتاج ضغط انفجار أنابيب حقن الوقود عادةً إلى 1.5-2 ضعف ضغط العمل (أي أكثر من 4000 بار). ويجب أيضًا أن يتحمل تأثيرات الضغط الدوري طويلة المدى لمنع التسرب أو التمزق بسبب التعب.

س 3: ما هي الوسائط التي تسبب بشكل رئيسي تآكل أنابيب EGR، وما هي تأثيراتها المتسلسلة على المحرك؟

ج: يحدث تآكل أنابيب EGR بشكل رئيسي بسبب المكثفات الحمضية في غاز العادم، مثل حمض الكبريتيك الناتج عن احتراق الكبريت وحمض النيتريك من تفاعلات أكسيد النيتروجين، بالإضافة إلى التآكل التأكسدي الناتج عن غاز العادم ذي درجة الحرارة العالية. إذا تآكلت أنابيب EGR وتسربت، فمن ناحية، ستكون نسبة إعادة تدوير غاز العادم خارج نطاق السيطرة، مما يؤدي إلى انبعاثات مفرطة من أكاسيد النيتروجين في المحرك والتي تفشل في تلبية المتطلبات التنظيمية. من ناحية أخرى، قد تتسلل الوسائط المسببة للتآكل إلى حجرة المحرك مع تسرب غاز العادم، مما يؤدي إلى تآكل المكونات المحيطة. وقد يؤثر أيضًا على نسبة الهواء إلى الوقود في المحرك بسبب تسرب غاز العادم، مما يتسبب في فقدان الطاقة والارتعاش الخامل وأخطاء أخرى.

س 4: ما هي الأساليب الرئيسية لتخفيف وزن أنابيب السيارات، وما هي الاختناقات الفنية التي تواجهها؟

ج: هناك ثلاثة أساليب رئيسية لوزن أنابيب السيارات: أولاً، استبدال المواد، مثل استخدام سبائك التيتانيوم أو سبائك الألومنيوم عالية القوة بدلاً من الفولاذ الكربوني التقليدي، أو اعتماد الأنابيب المركبة من البلاستيك الهندسي والمعادن؛ ثانيًا، تحسين الهيكلية، وتحقيق تصميمات رقيقة الجدران ومتكاملة من خلال عمليات مثل التشكيل الداخلي الهيدروليكي لتقليل المكونات الزائدة عن الحاجة مثل وصلات الأنابيب؛ ثالثًا، ابتكار العمليات، مثل استخدام اللحام بالليزر بدلاً من اللحام التقليدي لتقليل تراكم المواد عند اللحامات. تتمثل الاختناقات الفنية في أن المواد خفيفة الوزن غالبًا ما تكون ذات تكاليف عالية، وبعض المواد خفيفة الوزن تفتقر إلى مقاومة كافية لدرجات الحرارة العالية، ومقاومة الضغط العالي، ومقاومة التآكل؛ قد تقلل التصميمات ذات الجدران الرقيقة من مقاومة التعب وقدرة الأنابيب على تحمل الضغط، مما يجعل من الصعب تحقيق التوازن بين الوزن الخفيف والموثوقية.

س 5: ما هي المتطلبات الجديدة التي سيجلبها تعميم أنواع الوقود البديلة (مثل الهيدروجين والميثانول) إلى حقن الوقود وأنابيب إعادة تدوير غاز العادم؟

ج: بالنسبة لأنابيب حقن الوقود، يحتوي الهيدروجين على حجم جزيئي صغير وهو عرضة للتسرب، ويسبب الهيدروجين عالي الضغط تقصف الهيدروجين في مواد الأنابيب، مما يتطلب أن تتمتع الأنابيب بأداء إغلاق أعلى ومقاومة تقصف الهيدروجين. يعد الوقود الكحولي مثل الميثانول من المواد شديدة التآكل ويمكن أن يؤدي إلى إتلاف موانع التسرب وجدران الأنابيب الخاصة بالأنابيب التقليدية، مما يستلزم استخدام مواد خاصة مقاومة للتآكل (مثل الفولاذ المطلي بـ PTFE). بالنسبة لأنابيب إعادة تدوير غاز العادم، على الرغم من أن بعض محركات الوقود البديلة (مثل محركات الهيدروجين) لا تحتوي على انبعاثات NOₓ ولا تتطلب أنظمة إعادة تدوير غاز العادم، إلا أن محركات الميثانول لا تزال بحاجة إلى إعادة تدوير غاز العادم للمساعدة في تقليل الانبعاثات. سيؤدي الفورمالديهايد والمواد الأخرى الناتجة عن احتراق الميثانول إلى تفاقم تآكل الأنابيب. بالإضافة إلى ذلك، تتطلب التغييرات في خصائص تشغيل محركات الوقود البديلة أن تتمتع أنابيب EGR بقدرات أكثر مرونة لتنظيم التدفق.

س 6: كيف يمكن تحديد الأعطال المبكرة لأنابيب EGR وأنابيب حقن الوقود؟

ج: عندما تتعطل أنابيب EGR مبكرًا، قد يواجه المحرك عدم استقرار في وضع الخمول، وفقدان الطاقة، وإضاءة ضوء تحذير الانبعاثات. قد تكون بعض الطرز أيضًا بها زيادة غير طبيعية في استهلاك الوقود. إذا كانت الأنابيب بها تسربات بسيطة، فمن الممكن اكتشاف رائحة عادم باهتة بعد تسخين المحرك. تتميز الأعطال المبكرة لأنابيب حقن الوقود في الغالب بعدم كفاية قوة المحرك، وضعف التسارع، والارتعاش الناجم عن التشغيل غير المتوازن للأسطوانات، إلى جانب التقلبات غير الطبيعية في ضغط الوقود. إذا كان هناك تسرب بسيط، فسوف تظهر بقع الزيت على وصلات الأنابيب، وسيزيد استهلاك السيارة للوقود بشكل كبير.
