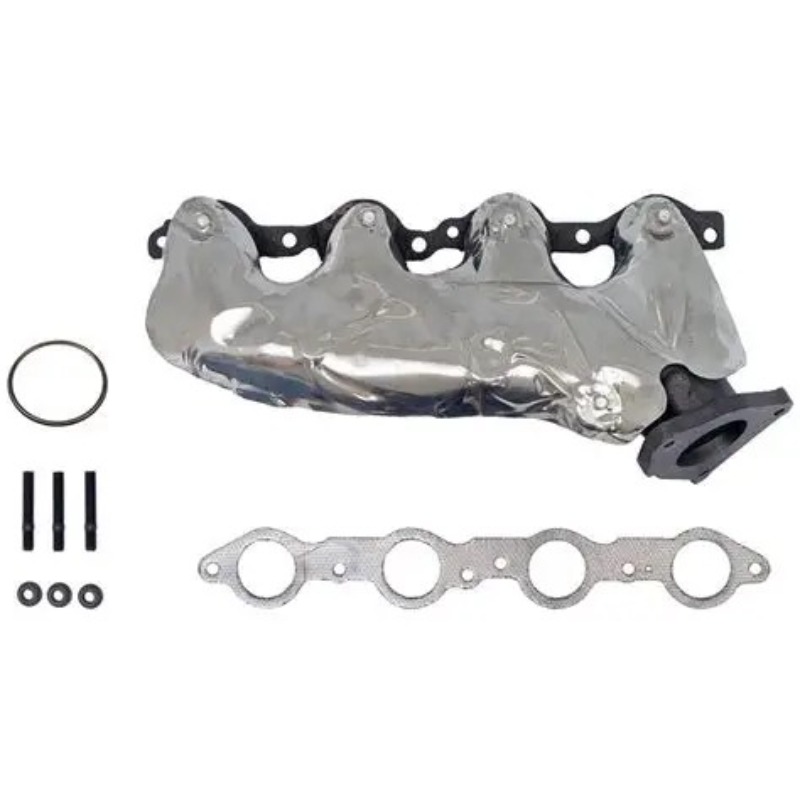

Automotive مشعب العادم Manufacturer
مشعب العادم هو المكون الأول لنظام عادم محرك الاحتراق الداخلي. يتم تركيبه مباشرة على منفذ العادم برأس الأسطوانة، وهو عبارة عن مجموعة متعددة الأنابيب تجمع بأمان وفعالية وتوجه غازات الاحتراق ذات درجة الحرارة العالية والضغط العالي المتولدة أثناء شوط العادم لكل أسطوانة من منافذ العادم الخاصة بها إلى أنبوب مخرج واحد.
ميزات المنتج
جمع غاز العادم وتوجيهه
يقوم هذا النظام بتوجيه غازات العادم من منافذ الأسطوانات المتعددة طوال دورة تشغيل المحرك إلى مشعب العادم، مما يضمن مسار تدفق آمن ويمنع تسربها إلى حجرة المحرك.
تحمل الحمل الحراري العالي
وباستخدام مواد عالية الأداء، فإنه يتحمل درجات حرارة العادم القصوى والدورة الحرارية المستمرة. وهذا يمنع بشكل فعال تشقق الإجهاد الحراري وتشوه الحافة الناتج عن درجات الحرارة المرتفعة، مما يضمن الموثوقية طوال دورة حياة المحرك.
هيكل خفيف الوزن
يؤدي استخدام أنابيب الفولاذ المقاوم للصدأ ذات الجدران الرقيقة للحام إلى تقليل الوزن في مقدمة المحرك، مما يساهم في تحسين التعامل مع السيارة ونسبة القوة إلى الوزن.
تحسين NVH (الضوضاء والاهتزاز والخشونة)
من خلال تخطيط الأنابيب الدقيق وتصميم التركيب، فإنه يعزل ويمتص اهتزازات المحرك بشكل فعال، مما يقلل من تسرب ضوضاء العادم.
حول جياتيان
المنتجات الرئيسية للشركة هي: تصنيع وتطوير الأنابيب المموجة للسيارات. حاليًا، هناك 10 آلات ثني الأنابيب الأوتوماتيكية بالكامل CNC، وخطي تجميع لأفران اللحام على نطاق واسع، و10 آلات تشكيل داخلي هيدروليكية بمواصفات مختلفة (مع الحد الأقصى لطول المعالجة 1.5 متر وأقطار تتراوح من ￠10 إلى ￠80)، و1800 طن آلة تمديد المياه الهيدروليكية، 4 آلات لحام ليزر أوتوماتيكية بالكامل، 4 مجموعات من روبوتات اللحام، 8 مراكز تصنيع واسعة النطاق، 6 آلات لحام قوس باناسونيك، و أكثر من 30 آلة تشكيل الأنابيب الداعمة المختلفة. تمتلك الشركة مراكز البحث والتطوير والمعالجة الخاصة بها. إن معدات وتقنيات الأنابيب المموجة لتوسيع المياه في الشركة حاليًا على مستوى الصناعة الرائد. تم إنشاء مختبر شامل.
تلتزم الشركة بإنشاء منفاخ سيارات رائد عالميًا بجودة متميزة وتكنولوجيا مبتكرة، مما يضمن أن كل منتج يمكن أن يؤدي أداءً جيدًا في بيئات مختلفة وتعزيز تقدم الصناعة.
الأوسمة والشهادات
الأخبار والمعلومات
-
شرح تقييمات خرطوم الوقود: مقارنة SAE 30R6 و30R7 و30R9 و30R10لقد استبدلت خرطوم الوقود الشهر الماضي، وبدأ العميل بالفعل في شم رائحة الوقود الخام. تقوم بسحب السيارة مرة أخرى، وتفتح غطاء المحرك، ويبدو أن الخرطوم الجديد قد بدأ يفرز البنزين. تم تسمية الجزء ببساطة باسم "خرطوم الوقود" بدون تصنيف SAE، ولا مواصفات ضغط، ولا ختم اختبار. هذه هي الطريقة التي يتم بها...view More
Sep 23, 2026 • أخبار الصناعة
-
مخطط خط الوقود: كيفية قراءة خطوط الوقود في سيارتك وتشخيصها واستبدالهاتشم رائحة وقود في المرآب، أو تكتشف بقعة داكنة على الممر أسفل حجرة المحرك. الاستجابة الطبيعية هي فتح الغطاء وتتبع المصدر، فقط لتجد عدة أنابيب تعمل في اتجاهات مختلفة، وكلها تبدو متشابهة. لا تأتي حجرة المحرك مع ملصقات، وبدون مخطط خط الوقود، فإن تحديد خط الإمداد وخط العودة وخط البخار يصبح تخمينًا....view More
Sep 16, 2026 • أخبار الصناعة
-
شرح أحجام خطوط الوقود: كيفية اختيار القياس المتري مقابل البوصة، والمعرف مقابل OD، والمزيدتصور هذا: أنت تقوم باستبدال خرطوم وقود تالف في سيارة المشروع. عند طاولة قطع الغيار، يسأل الموظف نفس السؤال الذي طرحه عشرات الأشخاص في ذلك الصباح - 5 مم، 5.5 مم، 1/4 بوصة، 5/16 بوصة، أو 3/8 بوصة؟ يتم التحكم في الإجابة من خلال رقم واحد: يجب أن يتطابق القطر الداخلي (ID) للخرطوم مع التركيبة ال...view More
Sep 09, 2026 • أخبار الصناعة
مشعب العادم هو مكون أساسي لنظام عادم محرك الاحتراق الداخلي، وأيضًا أحد منتجات تركيب أنابيب السيارات الرئيسية لشركة JIATIAN. باعتباره مكون المرحلة الأولى من نظام العادم، يتم تركيب مشعب العادم مباشرة على منفذ عادم رأس الأسطوانة، ويتولى مشعب العادم المهمة الحاسمة المتمثلة في جمع وتوجيه غازات الاحتراق ذات درجة الحرارة العالية والضغط العالي من كل أسطوانة إلى خط أنابيب العادم اللاحق، وهو أمر حيوي لكفاءة عادم المحرك والأداء العام.
1. مبدأ عمل مجمع العادم
تجميع الغاز: أثناء شوط العادم لكل أسطوانة، يتم فتح صمام العادم، وتدخل درجة الحرارة العالية (تصل إلى 800-1000 درجة مئوية) وغاز نفايات الاحتراق عالي الضغط إلى الأنبوب الفرعي المقابل لمجمع العادم من خلال منفذ العادم.
التقارب الموحد: يقوم تصميم الأنبوب متعدد الفروع (المتوافق مع عدد أسطوانات المحرك) بتوجيه الغازات من أسطوانات مختلفة إلى منفذ رئيسي واحد، مما يتجنب التداخل المتبادل بين نبضات العادم للأسطوانات المجاورة لضمان خروج سلس.
التكيف الحراري: يعتمد مشعب العادم JIATIAN مواد خاصة وتصميمًا هيكليًا لتحمل التمدد الحراري المستمر والانكماش أثناء تشغيل المحرك، مما يمنع تسرب الغاز والتشوه الهيكلي.
2. الأداء الأساسي للمنتج
| مؤشر الأداء | مشعب العادم جياتيان | منتجات السوق العادية | الدعم الفني الأساسي لشركة JIATIAN |
|---|---|---|---|
| مقاومة درجات الحرارة العالية | يحافظ على التشغيل المستقر عند درجة حرارة 1050 درجة مئوية لفترات طويلة، ولا يتشقق بعد 10000 دورة حرارية | يحدث التشوه أو الشقوق الصغيرة عند تجاوز 900 درجة مئوية أو بعد 6000 دورة حرارية | يستخدم مواد خام من الفولاذ المقاوم للصدأ عالية النيكل. تتم معالجتها بواسطة خط إنتاج فرن اللحام على نطاق واسع |
| أداء NVH | يتم تقليل ضجيج العادم بمقدار 12 ديسيبل (تم اختباره في ظل ظروف العمل القياسية)، ويصل معدل عزل الاهتزاز إلى 85% | تقليل ضوضاء العادم أقل من 8 ديسيبل، ومعدل عزل الاهتزاز حوالي 60% | تخطيط دقيق للأنابيب مصمم بواسطة مراكز تصنيع محترفة؛ أقواس تثبيت مخصصة لامتصاص الصدمات |
| التحكم في الوزن | وزن مشعب المحرك ذو 4 أسطوانات هو .23.2 كجم | وزن نفس المواصفات بشكل عام 4.0-4.5 كجم | تكنولوجيا تشكيل الأنابيب ذات الجدران الرقيقة لآلات التشكيل الداخلية الهيدروليكية (قطر المعالجة φ10-φ80) |
| معدل التسرب | معدل التسرب أقل من 0.01% تحت ضغط 0.8MPa | معدل التسرب عموما فوق 0.05% | يتم لحامها بواسطة آلات لحام ليزر أوتوماتيكية بالكامل وروبوتات لحام، مع اكتشاف التسرب بعد اللحام بنسبة 100% |
تجسد منتجات مشعب العادم من JIATIAN بشكل كامل المزايا التقنية للشركة في تجهيزات أنابيب السيارات: بالاعتماد على آلات توسيع المياه الهيدروليكية 800T والتكنولوجيا الأساسية للأنابيب المموجة لتمديد المياه (الرائدة في الصناعة)، فإن قناة التدفق الداخلي للمشعب أكثر سلاسة، مما يزيد من تحسين كفاءة العادم مع ضمان القوة الهيكلية.
3. حالات التطبيق
- مجال المركبات التجارية: يتم تطبيقه على محرك الديزل 3.0L من ماركة الشاحنات الثقيلة المحلية. في سيناريو التشغيل ذو الحمل العالي للنقل لمسافات طويلة (التشغيل المستمر لمدة 12 ساعة يوميًا)، يحافظ المشعب على السلامة الهيكلية دون فشل الكلال الحراري، ويتم التحكم في الضغط الخلفي للعادم بشكل ثابت في حدود 12 كيلو باسكال، مما يضمن بشكل فعال إنتاج طاقة المحرك والاقتصاد في استهلاك الوقود.
- مجال سيارات الركاب: وهي مجهزة بمحرك توربيني 1.5T لسيارة ركاب مشتركة. في ظروف العمل الحضرية والتوقف والانطلاق، يقلل تصميم NVH الأمثل للمشعب من ضوضاء عادم السيارة بمقدار 10 ديسيبل مقارنة بالتكوين الأصلي، كما أن ردود فعل راحة القيادة للمستخدم ممتازة.
4. الأسئلة الشائعة حول مشعب العادم
- س: ما هو العامل الرئيسي الذي يؤثر على عمر خدمة مشعب العادم؟ ج: إن العوامل المؤثرة الرئيسية هي مقاومة المواد لدرجات الحرارة العالية ومقاومة الدورة الحرارية، فضلاً عن موثوقية عملية اللحام. يختار مجمع عادم JIATIAN الفولاذ المقاوم للصدأ عالي الأداء ويستخدم فرن اللحام وتكنولوجيا اللحام بالليزر للقولبة الشاملة، والتي يمكن أن تطيل عمر الخدمة إلى أكثر من 150,000 كيلومتر (أي ما يعادل دورة حياة المحرك بالكامل) في ظل ظروف الاستخدام العادية.
- س: هل يمكن استبدال مشعب العادم وتعديله بنفسه؟ ج: لا ينصح باستبداله أو تعديله دون توجيه مهني. تتم معايرة موضع التثبيت وزاوية مجمع عادم JIATIAN بدقة وفقًا لطراز المحرك. سيؤدي التعديل غير الصحيح إلى زيادة الضغط الخلفي للعادم، أو انخفاض قوة المحرك، أو حتى تلف المحول الحفاز ثلاثي الاتجاه. توفر الشركة خدمات المطابقة والتوجيه الاحترافية للعملاء المتعاونين.
-
س: كيف نحكم على ما إذا كان مشعب العادم قد فشل؟ج: تشمل مظاهر الفشل الشائعة تسرب الغاز من منفذ العادم (مصحوبًا بضوضاء غير طبيعية)، والتشوه الموضعي للشفة، وزيادة الضغط الخلفي للعادم (مما يؤدي إلى انخفاض قوة المحرك). يمكن لمختبر JIATIAN الشامل تقديم خدمات كشف وتحليل الأعطال الاحترافية للعملاء.
5. إرشادات صيانة مشعب العادم
- دورة التفتيش العادية :
- بالنسبة لمركبات الركاب: افحص وصلات لحام وختم شفة المتشعب كل 20000 كيلومتر؛
- بالنسبة للمركبات التجارية: قم بالفحص كل 10,000 كيلومتر (بسبب الحمل العالي)، مع التركيز على التحقق من عدم وجود شقوق وأدوات تثبيت مفكوكة.
- النقاط الرئيسية للصيانة :
- عند التفكيك والتجميع، استخدم مفاتيح عزم الدوران لقفل مسامير الشفة وفقًا لعزم الدوران المحدد (بشكل عام 25-35 نيوتن · متر، وفقًا لدليل صيانة السيارة) لتجنب تشوه الشفة الناجم عن القوة غير المتساوية؛
- تجنب غسل حجرة المحرك بالماء عالي الضغط مباشرة بعد إيقاف تشغيل السيارة (مواجهة درجة الحرارة المرتفعة للمياه الباردة ستتسبب في حدوث صدمة حرارية وشقوق)؛
- إذا كانت حشية الختم قديمة، فاستبدلها بالملحقات الأصلية المقدمة من JIATIAN في الوقت المناسب لمنع تسرب العادم.
- التعامل غير الطبيعي :
بمجرد العثور على ضوضاء غير طبيعية أو تسرب للغاز، توقف عن استخدامه واتصل بفريق JIATIAN الفني لما بعد البيع في الوقت المناسب. سيقدم المهندسون المحترفون في الشركة إرشادات لاستكشاف الأخطاء وإصلاحها في الموقع أو عن بعد وفقًا لظاهرة الفشل.
6. المقارنة مع المنتجات المماثلة (مشعب العادم مقابل رأس العادم)
| نوع المنتج | الهيكل الأساسي | السيناريوهات القابلة للتطبيق | المزايا | العيوب | مزايا منتج جياتيان |
|---|---|---|---|---|---|
| مشعب العادم (JIATIAN’s main product) | أنبوب متكامل متعدد الفروع، طول الأنبوب قصير، منفذ واحد | سيارات الركاب ذات الإنتاج الضخم، والمركبات التجارية، والآلات الهندسية | تكلفة منخفضة، هيكل مدمج، مناسب لمطابقة الدفعات، توافق جيد مع نظام العادم الأصلي | من السهل أن يتداخل نبض العادم لكل أسطوانة مع بعضها البعض (تأثير بسيط على النماذج التقليدية) | تخطيط الأنابيب الأمثل عن طريق مراكز التصنيع، مما يقلل من التداخل المتبادل؛ موثوقية عالية للمواد، ومناسبة لظروف العمل المختلفة |
| رأس العادم | أنابيب مستقلة طويلة الفروع، تصميم متساوي الطول، منافذ متعددة | المركبات المعدلة، سيارات السباق | لا يتداخل نبض العادم مع بعضها البعض، كما أن خرج الطاقة عالي السرعة ممتاز | تكلفة عالية، حجم كبير، غير مناسب للنماذج ذات الإنتاج الضخم، أداء عزم دوران ضعيف منخفض السرعة | يمكن لشركة JIATIAN توفير منتجات رؤوس مخصصة للعملاء المميزين الذين يعتمدون على آلات ثني الأنابيب CNC وقدرات البحث والتطوير، مما يحقق التوازن بين الأداء والتكلفة. |
