كيفية اختيار خط حاقن الوقود المناسب لتطبيقات السيارات؟

Jul 23, 2026

الفئات

يعتمد اختيار خط حاقن الوقود المناسب للسيارات على أربعة عوامل

الحق خط حاقن وقود السيارات هو الذي يطابق ضغط التشغيل لنظام توصيل الوقود، ويستخدم مادة مناسبة لنوع الوقود وبيئة أسفل الغطاء، ويتم توصيله من خلال نمط مناسب يناسب الحاقن والسكك الحديدية، ويتم تحديد حجمه بشكل صحيح بالنسبة للقطر وسمك الجدار وطول التوجيه. يؤدي الخطأ في أي من هذه المتغيرات إلى تقصير عمر الخدمة ويمكن أن يؤدي إلى توصيل الوقود بشكل غير متساوٍ عند طرف الحاقن بمرور الوقت.

في محرك البنزين متعدد المنافذ، يكون خط الوقود المُصنف للضغط المنخفض إلى المتوسط مع طبقة مقاومة للتآكل كافيًا بشكل عام لقطاع تغذية الحاقن. في محرك الحقن المباشر للبنزين أو محرك الديزل بالسكك الحديدية المشتركة، يجب أن يتحمل خط الحاقن بين السكة أو المضخة وكل حاقن الضغوط التي تصل إلى مستوى أعلى، الأمر الذي يستدعي أنابيب فولاذية مشغولة على البارد بدلاً من مجموعة خرطوم قياسية. تتناول الأقسام أدناه كل عامل اختيار بمزيد من التفاصيل، إلى جانب المخططات المرجعية التي توضح كيفية مقارنة هذه المتغيرات عبر منصات المحركات الشائعة.

ما أ خط حاقن الوقود في الواقع يفعل ذلك في نظام الوقود

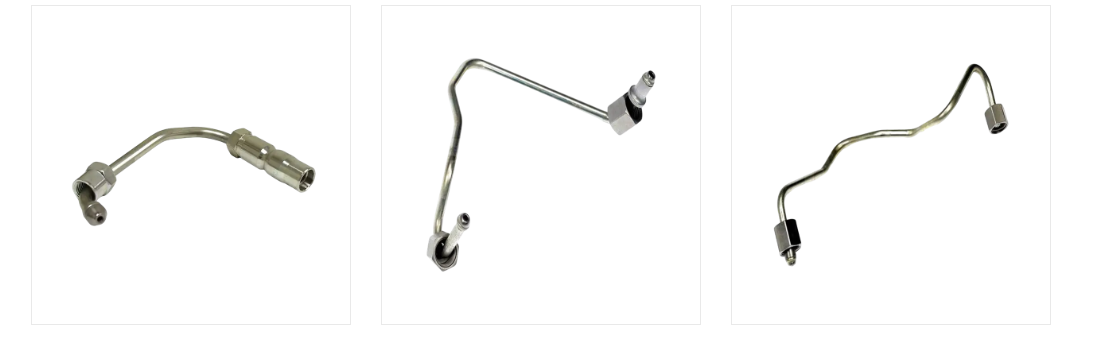

خط حاقن الوقود هو جزء من الأنابيب الذي يحمل الوقود المضغوط من المضخة أو السكة المشتركة إلى فوهة الحاقن عند كل أسطوانة. ضمن خط الغاز الأوسع في شبكة السيارات، يقع في نهاية مسار التسليم، بعد خط الخزان وخط الفلتر وخط الإمداد، وقبل النقطة التي يتم فيها قياس الوقود ورذاذه في منفذ السحب أو غرفة الاحتراق. ونظرًا لأنه يعمل بالقرب من الحاقن، فإن هذا الجزء يتعرض لنبضات الضغط الأكثر حدة في دائرة الوقود بأكملها.

غالبًا ما يتم تجميع خطوط وقود السيارات معًا في المحادثات اليومية، ولكن خط الحاقن نفسه يعد مكونًا متميزًا من الخزان إلى خط الضخ أو خط الإرجاع. يجب أن يتحمل نبض الضغط السريع الذي ينشأ في كل مرة يتم فيها فتح الحاقن وإغلاقه، وفي بعض الحالات مئات المرات في الثانية عبر نطاق سرعة المحرك، مع الحفاظ على إحكامه بدرجة كافية لمنع حتى التسرب البسيط عند نقاط الاتصال.

لماذا يحظى قطاع خط الحاقن باهتمام هندسي إضافي

على عكس طول خراطيم الوقود للأغراض العامة، يحتاج خط الحاقن عادةً إلى بناء جدار صلب أو شبه صلب بحيث يحافظ على شكله مقابل جسم الحاقن تحت الاهتزاز. في العديد من كتالوجات الأجزاء، يتم إدراج خط الوقود من هذا النوع ضمن أجهزة توصيل الوقود جنبًا إلى جنب مع التركيبات والمشابك ومشابك التثبيت المطابقة، نظرًا لأن كل هذه الأجزاء تعمل معًا للحفاظ على الاتصال مغلقًا من خلال دورات الضغط المتكررة.

المواد الشائعة المستخدمة في خطوط حاقن الوقود وكيفية مقارنتها

تغطي أربع عائلات من المواد معظم سوق خطوط حاقن وقود السيارات: الفولاذ المقاوم للصدأ، وسبائك الفولاذ المشغولة على البارد، والنايلون، وأنابيب البوليمر المركبة أو المعززة. يوازن كل واحد منها بين تحمل الضغط ومقاومة التآكل والمرونة بشكل مختلف، ولهذا السبب نادرًا ما يستخدم مصممو المحرك نفس المادة لجانب إمداد الضغط المنخفض وجانب حاقن الضغط العالي لنفس النظام.

لقطة مادية لاختيار خط حاقن الوقود

مقارنة عامة للمواد المستخدمة بشكل شائع في تجميعات خطوط حاقن وقود السيارات
مادة	فئة الضغط النموذجية	مقاومة التآكل	المرونة	التطبيق المشترك
الفولاذ المقاوم للصدأ	قطاع السكك الحديدية المشتركة ذات الضغط العالي	عالية	منخفض	خطوط تغذية حاقن الديزل وGDI
سبائك الصلب، عملت على البارد	قطاع السكك الحديدية المشتركة ذات الضغط العالي	معتدلة إلى عالية	منخفض	أنابيب حاقن السكك الحديدية المشتركة للديزل
نايلون	منخفض to moderate pressure	عالية	عالية	خطوط الإمداد والعودة والبخار
مركب، معزز	ضغط معتدل	معتدلة إلى عالية	معتدل	تغذية الضغط المتوسط وخطوط العبور

يهيمن الفولاذ المقاوم للصدأ وسبائك الفولاذ المشغولة على البارد على قطاع الضغط العالي لأن كليهما يمكن أن يمر عبر عملية التنظيف التلقائي، وهي خطوة عمل باردة تضغط على الجدار الداخلي بعد نقطة الخضوع وتترك وراءها طبقة من إجهاد الضغط المتبقي. يعوض هذا الضغط المتبقي إجهاد الشد الناتج أثناء كل نبضة ضغط حقن، وهو أحد الأسباب التي تجعل خط الحقن الفولاذي المعالج بشكل صحيح يمكنه التعامل مع الضغوط الأعلى بكثير 200 ميجا باسكال في تطبيق السكك الحديدية المشتركة للديزل دون تكسير التعب المبكر.

مقارنة نسبية عبر خمسة عوامل للأداء، نظرة عامة توضيحية فقط

مطابقة تقييمات الضغط لنظام الحقن المستخدم

فئة الضغط هي المرشح الأول الذي يتم تطبيقه عند تضييق نطاق خيار خط الوقود. لا يعد الخط المصمم لدائرة إمداد البنزين ذات الضغط المنخفض بديلاً عن الجزء الذي يغذي حاقن السكك الحديدية المشتركة، كما أن استخدام الفئة الخاطئة في أي من الاتجاهين يؤدي إلى إهدار هامش المتانة أو إنشاء خطر حقيقي على الموثوقية.

ضغط التشغيل النموذجي حسب نوع النظام

ضغط التشغيل التقريبي حسب نوع نظام الحقن، والنطاقات المرجعية فقط وليس إلى مقياس خطي صارم

خط حاقن السكك الحديدية المشتركة للديزل عالي الضغط هو الجزء الذي يحظى بأكبر قدر من الاهتمام الهندسي لأنه يجب أن يقاوم كلاً من الضغط الساكن الشديد والنبض السريع. تقع أنظمة البنزين ذات الحقن المباشر بينهما، وتحتاج إلى أنبوب يمكنه التعامل مع أرقام MPa المكونة من رقمين دون سمك جدار خط الديزل. إن فهم الفئة التي تقع فيها السيارة هو أسرع طريقة لوضع قائمة مختصرة لخط حاقن الوقود المتوافق قبل النظر في تفاصيل المواد أو التركيب.

أنواع تركيبات خطوط الوقود وطرق التوصيل لختم آمن

تعمل خطوط الوقود وتركيباته كنظام واحد وليس كمشتريات منفصلة، نظرًا لأن الأنبوب الذي تم تصنيفه بشكل صحيح لا يزال من الممكن أن يتسرب إذا تم إقرانه بموصل غير متطابق. عادةً ما تستخدم مجموعات خطوط حاقن وقود السيارات واحدًا من عدد قليل من أنماط الاتصال المثبتة، والتي يتم اختيارها بناءً على فئة الضغط، ومواد الأنبوب، وعدد المرات التي تحتاج فيها الوصلة إلى الخدمة.

أنواع وصلات خطوط الوقود الموجودة في المركبات الحديثة

تجهيزات مضيئة قم بتشكيل ختم من المعدن إلى المعدن باستخدام طرف أنبوب متوهج مضغوط على مخروط مطابق، يُستخدم بشكل شائع في خطوط الحقن الفولاذية التي تشهد ضغطًا مرتفعًا.
تركيبات ضغط الاعتماد على الطويق الذي يعض في جدار الأنبوب أثناء شد الصامولة، وهو مفيد عندما يلزم ربط الخط دون حرق نهاية الأنبوب.
تجهيزات الاتصال السريع يتم تركيبها معًا وتستخدم على نطاق واسع في خطوط إمداد وإرجاع النايلون حيث يكون التجميع والتفكيك السريع أمرًا مهمًا أثناء أعمال الخدمة.
تجهيزات البانجو استخدم موصلًا على شكل مسمار مجوف يسمح للخط بالجلوس بزاوية دوران ثابتة، وغالبًا ما يوجد عند مدخل الحاقن حيث تكون المساحة ضيقة.
اضغط على تركيبات بارب يتم إقرانها بخراطيم وقود معززة في أقسام الضغط المنخفض من الدائرة ويتم تثبيتها عادةً بمشبك.
صواميل ضغط ملولبة يتم استخدامها في منافذ الحقن والسكك الحديدية على الخطوط الفولاذية عالية الضغط، ويتم عزمها وفقًا لمواصفات محددة أثناء التجميع.

خراطيم السيارات وتركيباتها تعمل معًا

من الناحية العملية، تجمع خراطيم السيارات والتجهيزات الخاصة بخطوط وقود السيارات بين أقسام الأنابيب الصلبة مع خرطوم مرن قصير حيث يلزم عزل الاهتزاز بين المحرك والهيكل. تختلف أنواع تركيبات خطوط الوقود بين موصلات نمط المعدات الأصلية وتصميمات ما بعد البيع العامة، لذا فإن النهج الأكثر أمانًا عند تحديد مصدر بديل لنوع موصل خط الوقود هو مطابقة خطوة الخيط، والقطر الخارجي للأنبوب، وطريقة الختم للجزء الأصلي بدلاً من افتراض قابلية التبادل عبر عائلات المحرك.

اعتبارات القطر وسمك الجدار والطول لاختيار خط الحاقن

القطر الخارجي ومقياس سمك الجدار مع كل من فئة الضغط ومتطلبات تدفق الحاقن. يقوم محرك الديزل ذو الإزاحة الأكبر أو محرك الخدمة الشاقة بنقل كمية أكبر من الوقود لكل دورة، لذلك يحتاج خط الحاقن الخاص به عادةً إلى تجويف أوسع للحفاظ على سرعة التدفق وانخفاض الضغط ضمن نطاق مقبول، في حين لا يزال الجدار بحاجة إلى أن يصبح أكثر سمكًا لإدارة ضغط العمل الأعلى.

القطر الخارجي التقريبي لجزء خط الحاقن حسب منصة المحرك، مرجع عام فقط

الطول يهم بقدر القطر. يضيف التشغيل الأطول من اللازم انخفاضًا في الضغط وكتلة إضافية يجب تثبيتها ودعمها، في حين أن التشغيل القصير جدًا يجهد التركيبات في كلا الطرفين بمجرد أن يستقر المحرك تحت حوامله الخاصة. إن اتباع طول الأنبوب الأصلي وهندسة الانحناء، أو استبدال تم قياسه بشكل صحيح، يحافظ على الخط خاليًا من التوتر غير المرغوب فيه عند توصيلات الحاقن والسكك الحديدية.

التوجيه والتخليص والحماية من الاهتزاز أثناء التثبيت

يحمي التوجيه الصحيح خط حاقن الوقود من اثنين من أكثر مسببات الفشل شيوعًا: الحرارة والغضب. الخط الذي يمتد بالقرب من مجمع العادم يتقدم في العمر بشكل أسرع من الخط الذي يتم توجيهه على طول الجانب الأكثر برودة من حجرة المحرك، والخط الذي يحتك بقوس أو مجموعة أسلاك سوف يتآكل في النهاية من خلال جداره الخارجي.

اتبع مسار التوجيه الأصلي ومواقع القطع بحيث يحافظ الخط على خلوصه المصمم من الأجزاء المتحركة والأسطح الساخنة.
احتفظ بفجوة مرئية بين الأنبوب وأي مكون عادم، وأضف قسمًا للدرع الحراري حيث يتضمن تصميم المصنع واحدًا.
يتم تثبيت مقاطع التثبيت على فترات متساوية بحيث لا يمكن للأنبوب أن يكون مرنًا بدرجة كافية للاتصال بالأجهزة المجاورة أثناء حركة المحرك.
تجنب ثني الأنابيب الفولاذية بشكل أكثر إحكامًا من الحد الأدنى لنصف قطر الانحناء، نظرًا لأن الانحناء الحاد يؤدي إلى ترقق الجدار وتركيز الضغط.
تحقق من عزم الدوران عند كل وصلة بعد دورة الحرارة الأولى، نظرًا لأن التمدد الحراري يمكن أن يؤدي إلى ارتخاء المفصل الذي تم شده على البارد قليلاً.

التعرف على مشكلات التآكل والتسريبات والأداء المتعلقة بالمسافة المقطوعة للمركبة

يميل تآكل خط حاقن الوقود إلى التراكم تدريجيًا بدلًا من الظهور مرة واحدة، ولهذا السبب يكتشف الفحص البصري الدوري معظم المشكلات قبل أن تؤثر على قابلية القيادة. يوضح الرسم البياني أدناه كيف أن حصة الخطوط التي تم فحصها والتي تظهر شكلاً من أشكال التآكل ترتفع عادة مع تراكم الأميال.

حصة توضيحية لخطوط الوقود التي تم فحصها والتي تظهر عليها علامات التآكل حسب شريحة الأميال، الاتجاه العام كمرجع

نادرًا ما يتعطل خط حاقن الوقود دون وجود علامات تحذيرية. رائحة الوقود الضعيفة بالقرب من حجرة المحرك، أو بقايا رطبة مرئية على طول الأنبوب، أو التباطؤ الخام الذي لم يكن موجودًا من قبل، أو انخفاض بسيط في قراءات ضغط الوقود أثناء التشخيص، كلها أسباب لفحص الخط وتركيباته قبل أن تؤثر المشكلة على البدء أو التسارع.

ممارسات الصيانة التي تساعد على إطالة عمر خدمة خط الحاقن

تعتبر معظم الممارسات التي تحمي خط حاقن الوقود بسيطة ومنخفضة الجهد، مما يجعل من السهل دمجها في زيارة الخدمة الروتينية بدلاً من التعامل معها كمهمة منفصلة.

امسح الخط والتجهيزات أثناء تغيير الزيت وابحث عن طبقة باهتة ومبتذلة تشير إلى تسرب بطيء.
تحقق من عدم وجود تشققات أو ارتخاء في مشابك التثبيت، نظرًا لأن الخط الذي يمكن أن يتحرك هو خط سيؤدي في النهاية إلى الاحتكاك.
حافظ على خلو حجرة المحرك من تراكم الحطام حول الخط، نظرًا لأن الرطوبة المحاصرة وحصى الطريق تعمل على تسريع تآكل السطح.
استبدل المشابك والحشوات البالية في نفس الوقت الذي يتم فيه استبدال أي تركيبات تم إزعاجها أثناء أعمال الإصلاح غير ذات الصلة.
تأكد من اتباع الفواصل الزمنية لخدمة فلتر الوقود، نظرًا لأن التلوث بالجسيمات يمكن أن يؤدي إلى تسريع التآكل داخل خط الحاقن وفي الحاقن نفسه.

ممارسات التصنيع وراء إنتاج خط حاقن الوقود المتين

تأتي اختلافات الأداء الموصوفة أعلاه من كيفية تصنيع خط حاقن الوقود، وليس فقط من المادة الخام التي يبدأ منها. يتم تشكيل أنابيب الحقن ذات الضغط العالي عادةً من أنابيب فولاذية منخفضة السبائك مختارة خصيصًا، ثم تتم معالجتها بالحرارة والعمل على البارد لزيادة قوة الخضوع ومقاومة التعب بحيث يمكن للأنبوب النهائي التعامل مع نبض الضغط لنظام السكك الحديدية المشتركة للديزل.

تعمل عملية المعالجة التلقائية، حيث يتم ضغط الأنبوب بما يتجاوز نطاق العمل الطبيعي أثناء التصنيع، على إنشاء طبقة من إجهاد الضغط المتبقي على الجدار الداخلي الذي يعمل ضد إجهاد الشد الناتج أثناء التشغيل. يتم بعد ذلك استخدام ثني الأنبوب الدقيق باستخدام الحاسب الآلي لتشكيل كل خط بحيث تتوافق هندسته ثلاثية الأبعاد مع تصميم المحرك، مما يحافظ على سهولة التثبيت ويتجنب الضغط الإضافي عند نقاط التثبيت.

مرافق الإنتاج المتخصصة في هذه الفئة، مثل JIATIAN في Ningbo، تجمع بين معدات ثني الأنابيب CNC، وخطوط التشكيل الهيدروليكي، واللحام الآلي بالليزر، ومناطق الاختبار المخصصة للحفاظ على دقة الأبعاد وسلامة الجدار متسقة من عملية إنتاج إلى أخرى. هذا النوع من العمليات المتكاملة، بدءًا من تشكيل الأنبوب وحتى الفحوصات الهندسية النهائية، هو ما يسمح بإنتاج خط حاقن الوقود وفقًا لمعيار قابل للتكرار عبر كميات كبيرة من الطلبات بالإضافة إلى عمليات تشغيل مخصصة أصغر.

الأسئلة المتداولة حول خطوط حاقن وقود السيارات

الأسئلة الشائعة المطروحة حول أجزاء خط حاقن وقود السيارات والخدمة
س1: ما هو خط حاقن الوقود؟ خط حاقن الوقود هو جزء الأنابيب الذي يحمل الوقود المضغوط من المضخة أو السكة المشتركة إلى الحاقن عند كل أسطوانة، مما يشكل الحلقة النهائية في مسار توصيل الوقود.	س2: ماذا يفعل خط حاقن الوقود؟ فهو ينقل الوقود تحت الضغط إلى الحاقن بينما يتحمل نبضات الضغط السريعة التي تنشأ في كل مرة يفتح فيها الحاقن ويغلق أثناء تشغيل المحرك.
س3: أين يقع خط حاقن الوقود؟ يتم تشغيله بين حاجز الوقود أو مضخة الضغط العالي وجسم الحاقن، عادةً على طول الجزء العلوي أو الجانبي من المحرك بالقرب من مشعب السحب.	س 4: ما هي المواد التي تصنع منها خطوط حاقن الوقود؟ تشمل الخيارات الشائعة الفولاذ المقاوم للصدأ، وسبائك الفولاذ المشغولة على البارد، والنايلون، والمواد المركبة، وكل منها يناسب احتياجات الضغط والمرونة المختلفة.
س 5: ما هو الفرق بين خط حاقن الوقود وسكة الوقود حاجز الوقود هو المشعب المشترك الذي يوزع الوقود المضغوط على كل أسطوانة، بينما خط الحاقن هو الجزء الفردي الذي يربط القضيب أو المضخة بحاقن واحد.	س 6: كيف أعرف إذا كان خط حاقن الوقود الخاص بي سيئًا تشمل العلامات رائحة وقود مرئية، أو بقايا رطبة على طول الأنبوب، أو خمولًا غير مبرر، أو انخفاضًا في ضغط الوقود المقاس أثناء الفحص التشخيصي.
س 7: ما الذي يسبب تسرب خط حاقن الوقود تشمل الأسباب النموذجية التركيبات السائبة أو البالية، والاحتكاك من الخلوص السيئ إلى الأجزاء القريبة، وتآكل السطح، والتشقق الناتج عن الإجهاد بعد دورة الضغط الممتدة.	س8: هل يمكن أن يؤثر خط حاقن الوقود التالف على أداء المحرك؟ نعم، يمكن أن يسبب الخط التالف ضغطًا غير متساوٍ للوقود في الحاقن، مما يؤدي إلى التباطؤ الشديد أو التردد أو انخفاض الطاقة اعتمادًا على خطورة المشكلة.
س9: كم مرة يجب استبدال خطوط حاقن الوقود؟ لا يوجد فاصل زمني ثابت واحد، نظرًا لأن عمر الخدمة يعتمد على المسافة المقطوعة، والتوجيه، وظروف التشغيل، ولهذا السبب يوصى بإجراء فحص بصري دوري عبر جدول زمني صارم يعتمد على التقويم.	س 10: كيفية منع تآكل خط حاقن الوقود حافظ على حجرة المحرك خالية من الرطوبة والحطام المحتبس، وقم بمعالجة أي تلف في الطبقة الواقية على الفور، واختر مادة مناسبة لبيئة التشغيل المحلية.
