ما هو أنبوب مقياس زيت المحرك؟


ما هو أنبوب مقياس زيت المحرك

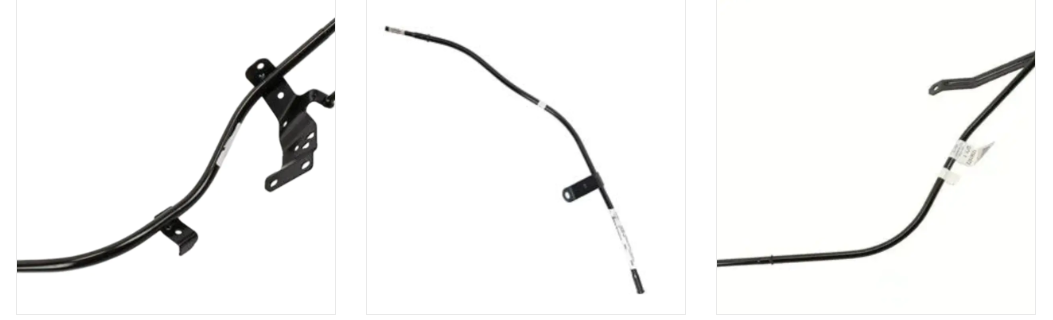

أنبوب مقياس زيت المحرك هو أنبوب توجيه أسطواني مثبت في وعاء زيت المحرك الذي يحمل مقياس الزيت ويمنح الفنيين قناة ثابتة ومغلقة للتحقق من مستوى الزيت وحالته. ان أنبوب مقياس زيت محرك السيارة غالبًا ما يدعم أيضًا تعبئة الزيت أو تصريفه في تصميمات معينة للمحرك مما يجعله مكونًا صغيرًا له دور كبير في الصيانة اليومية للمحرك. يمتد الأنبوب من فتحة بالقرب من الجزء العلوي من كتلة المحرك إلى وعاء الزيت، مما يحافظ على محاذاة مقياس العمق في نفس الموضع في كل مرة يتم إدخاله فيها بحيث تظل قراءات مستوى الزيت ثابتة.

بالإضافة إلى مجرد توجيه مقياس العمق، يشكل الأنبوب مسارًا مغلقًا يحافظ على الأوساخ والرطوبة والحطام بعيدًا عن مصدر الزيت. تعتبر هذه الوظيفة مهمة عبر سيارات الركاب والشاحنات التجارية ومجموعات المولدات وآلات البناء، في أي مكان يحتاج فيه المحرك إلى طريقة موثوقة وقابلة للتكرار لمراقبة مستوى الزيت وجودته أثناء عمليات الفحص الروتينية.

الوظائف الأساسية لأنبوب مقياس العمق

يقوم أنبوب مقياس زيت المحرك المصمم جيدًا بأكثر من مجرد تثبيت مقياس الزيت في مكانه. يقوم بالعديد من الأدوار الداعمة التي تحمي المحرك وتبسط عملية الصيانة.

  • قناة للكشف عن مستوى الزيت، مما يوفر نقطة إدخال ثابتة للحصول على قراءات دقيقة بمجرد أن يبرد المحرك
  • منع التلوث، باستخدام حلقة إغلاق ونهاية مموجة لمنع المواد الغريبة والرطوبة من وعاء الزيت
  • دعم تعبئة أو تصريف الزيت، مع بعض التصميمات بما في ذلك منفذ الحشو أو صمام الصرف في نهاية الأنبوب
  • متانة هيكلية، مصنوعة من مادة مقاومة للتآكل لتحمل التشغيل الممتد والحرارة العالية
  • استبدال مبسط، باستخدام وصلات ملولبة أو مثبتة مناسبة لتخطيطات المحرك المختلفة

الفولاذ والفولاذ المقاوم للصدأ ومواد أنبوبة عصا العمق المرنة

يؤثر اختيار المواد على مدى مقاومة أنبوب مقياس العمق للحرارة والاهتزاز والتآكل على مدار سنوات من تشغيل المحرك. تغطي ثلاث عائلات مادية معظم التطبيقات المتوفرة في السوق اليوم.

الجدول 1: مواد أنبوب مقياس العمق الشائعة والخصائص النموذجية
نوع المادة مقاومة التآكل تطبيق نموذجي
أنبوب مقياس الزيت الصلب معتدل محركات الركاب القياسية والمحركات التجارية الخفيفة
أنبوب مقياس الفولاذ المقاوم للصدأ عالية الشاحنات الثقيلة، ومجموعات المولدات، والبيئات القاسية
أنبوب مقياس مرن معتدل to High فتحات المحرك الضيقة مع قيود التوجيه
المقاومة النسبية للتآكل حسب المواد أنبوب فولاذي أنبوب من الفولاذ المقاوم للصدأ أنبوب مرن

الشكل 1: مقارنة توضيحية لمقاومة التآكل عبر أنواع مواد أنبوب مقياس العمق الشائعة

توفر أنابيب مقياس العمق المصنوعة من الفولاذ المقاوم للصدأ بشكل عام أقوى مقاومة طويلة الأمد للصدأ والحفر، ولهذا السبب تظهر بشكل متكرر في مجموعات المولدات وآلات البناء التي تعمل في ظروف خارجية صعبة. تظل الأنابيب الفولاذية القياسية خيارًا عمليًا ومستخدمًا على نطاق واسع لتطبيقات سيارات الركاب اليومية، بينما تحل أنابيب مقياس العمق المرنة تحديات التوجيه في حجرات المحرك حيث لا يكون مسار الأنبوب الصلب عمليًا.

عوامل المتانة التي تطيل عمر الخدمة

يوجد أنبوب مقياس العمق بالقرب من حرارة المحرك والاهتزاز المستمر طوال عمر السيارة، لذلك تُحدث بعض تفاصيل البناء فرقًا ملموسًا في مدة استمراره قبل الحاجة إلى الاستبدال.

الختم والسيطرة على التلوث

تعمل حلقة الختم الموجودة في الجزء العلوي من الأنبوب والقسم المموج بالقرب من القاعدة معًا لمنع الرطوبة وحطام الطريق من التتبع في وعاء الزيت. يعد الختم البالي أو المفقود أحد الأسباب الأكثر شيوعًا لظهور تلوث الزيت أثناء عمليات الفحص الروتينية، حتى عندما تم تغيير الزيت نفسه مؤخرًا.

مقاومة الحرارة والاهتزاز

ونظرًا لأن الأنبوب يقع بالقرب من الكتلة ومسار العادم في العديد من تصميمات المحرك، فإن تحمل درجة الحرارة المرتفعة مهم بقدر أهمية قوة المادة. الأنابيب المصنوعة من مادة مقاومة للتآكل ومثبتة بشكل محكم تحافظ على شكلها وموضعها خلال سنوات من التدوير الحراري، مما يحافظ على دقة قراءة مقياس العمق بمرور الوقت.

علامات تشير إلى أن أنبوب مقياس العمق بحاجة إلى الاستبدال

تُظهر معظم مشكلات أنبوب مقياس العمق علامات تحذيرية واضحة قبل أن تسبب مشكلات أكبر تتعلق بالصيانة. إن التعرف على هذه الأمور مبكرًا يحافظ على دقة عمليات فحص الزيت ويمنع التلوث من الوصول إلى وعاء الزيت.

  1. يبدو مقياس العمق مفككًا أو يتأرجح بشكل ملحوظ عند إدخاله في الأنبوب
  2. تظهر بقايا الزيت أو التسرب حول القاعدة حيث يلتقي الأنبوب بوعاء الزيت
  3. يُظهر الأنبوب انحناءًا أو انبعاجًا أو تشققًا واضحًا على طوله
  4. يصبح من الصعب إدخال مقياس العمق أو إزالته بسلاسة
  5. ظهور أوساخ أو رطوبة داخل فتحة الأنبوب بعد التنظيف
فعالية الختم على مدى سنوات الخدمة السنة 1 السنة 3 السنة 5 السنة 7 أنبوب من الفولاذ المقاوم للصدأ أنبوب فولاذي قياسي

الشكل 2: نمط توضيحي لفعالية الختم على مدار سنوات الخدمة بين أنواع مواد الأنابيب

كيفية إزالة وتثبيت أنبوب مقياس العمق

يعد استبدال أنبوب مقياس العمق مهمة سهلة في معظم المحركات بمجرد تحديد موقع الأنبوب القديم وتحريره من نقطة التثبيت الخاصة به. يحتاج الأنبوب المكسور أو المضبوط بشكل عام إلى عملية إزالة منهجية ودقيقة بدلاً من القوة.

إزالة أنبوب مقياس العمق المكسور

  1. حدد موقع نقطة التثبيت عند الكتلة أو غطاء الصمام وتأكد مما إذا كان الأنبوب ملولبًا أو مثبتًا أو مثبتًا بمسامير
  2. استخدم ضغطًا هزازًا لطيفًا أثناء السحب للأعلى إذا تم الضغط على الأنبوب في المقلاة
  3. قم بإزالة مسمار التثبيت أو الدعامة أولاً إذا كان الأنبوب مثبتًا بقفل
  4. قم بتنظيف تجويف التثبيت جيدًا بمجرد خروج الأنبوب القديم لإزالة الحطام أو المادة المانعة للتسرب القديمة

تركيب أنبوب مقياس العمق الجديد

  1. تأكد من أن الأنبوب البديل يطابق الطول والقطر ونمط التثبيت الأصلي
  2. قم بتركيب حلقة مانعة للتسرب جديدة على الأنبوب قبل التثبيت للحفاظ على الختم النظيف
  3. قم بتوجيه الأنبوب إلى فتحة الوعاء بالتساوي لتجنب ثني الطرف السفلي
  4. قم بتأمين نقطة التثبيت العلوية وفقًا للتصميم الأصلي الملولب أو المثبت
  5. أدخل مقياس العمق وتأكد من تثبيته بالكامل وقراءته بدقة قبل إغلاق حجرة المحرك

مقارنة أنواع أنابيب مقياس العمق جنبًا إلى جنب

إن الاختيار بين الفولاذ والفولاذ المقاوم للصدأ والبنية المرنة يعتمد على تقييم بعض التدابير العملية مقابل بيئة المحرك التي سيخدمها الأنبوب.

مقاومة الحرارة مقاومة التآكل مرونة التوجيه سهولة التثبيت القوة الهيكلية أنبوب من الفولاذ المقاوم للصدأ أنبوب مرن

الشكل 3: الأداء المقارن عبر خمسة مقاييس عملية على نطاق نسبي

تميل الأنابيب المصنوعة من الفولاذ المقاوم للصدأ إلى الريادة في مقاومة الحرارة والتآكل، وهو ما يناسب تطبيقات المعدات الثقيلة والخارجية، في حين تكتسب الأنابيب المرنة ميزة في التوجيه من خلال تخطيطات حجرة المحرك الضيقة أو غير المنتظمة حيث يصعب ملاءمة شكل الأنبوب الصلب.

التطبيقات عبر أنواع المركبات والمعدات

يظهر أنبوب مقياس زيت السيارات عبر مجموعة واسعة من منصات توليد القوة، مع تعديل المواد والشكل غالبًا ليناسب التصميم المحدد للمحرك.

الجدول 2: أنواع المعدات الشائعة واعتبارات أنبوب مقياس العمق النموذجي
نوع المعدات اعتبارات الأنبوب النموذجية
سيارات الركاب أنبوب فولاذي مدمج أو مرن مُجهز لمساحة ضيقة للمحرك
الشاحنات التجارية أنابيب من الفولاذ المقوى أو الفولاذ المقاوم للصدأ لدورات عمل ممتدة
مجموعات المولدات أنبوب من الفولاذ المقاوم للصدأ يدعم التعرض والاهتزاز في الهواء الطلق
آلات البناء أنبوب عالي التحمل مقاوم للغبار والرطوبة والحركة المستمرة
حصة توضيحية للاستخدام حسب نوع المعدات سيارات الركاب 38 بالمائة الشاحنات التجارية 28 بالمائة مجموعات المولدات 19 بالمائة آلات البناء 15 بالمئة

الشكل 4: توزيع توضيحي لاستخدام أنبوب مقياس العمق عبر فئات المعدات الشائعة

حول الشركة المصنعة

باعتبارها شركة صينية مصنعة لأنبوب مقياس زيت محرك السيارات ومصنع أنبوب مقياس زيت محرك السيارات، يقع مقر الشركة في Wanhou، مدينة Zhanqi، منطقة Yinzhou، مدينة Ningbo، وهي منطقة ذات خطوط مواصلات مريحة تبعد حوالي 25 كيلومترًا عن مطار Ningbo Lishe وعلى مقربة من المنطقة الصناعية الساحلية Ningbo. نمت الأعمال التجارية من مصنع Ningbo Xingxin للمنتجات المعدنية، الذي تم تأسيسه في عام 1995، ويعمل اليوم كمؤسسة ذات تقنية عالية متخصصة في تجهيزات أنابيب السيارات عبر موقع بمساحة 32,000 متر مربع ومساحة أرضية للمصنع تبلغ 26,000 متر مربع .

تشمل معدات الإنتاج آلات ثني الأنابيب الأوتوماتيكية بالكامل CNC، وخطوط تجميع أفران اللحام واسعة النطاق، وآلات التشكيل الداخلي الهيدروليكية التي تغطي أقطارًا تتراوح من 10 إلى 80 ملم، وآلة تمديد الماء الهيدروليكي 800 طن، وأجهزة لحام ليزر أوتوماتيكية بالكامل، وروبوتات اللحام ومراكز تصنيع واسعة النطاق، مدعومة بمختبر أبحاث واختبار داخلي. بصفته مصنعًا لأنابيب مقياس الزيت وموردًا لأنبوب مقياس الزيت، يقوم الفريق أيضًا بإنتاج حلول أنابيب مقياس الزيت OEM جنبًا إلى جنب مع تصنيع الأنابيب المموجة الأساسية للسيارات، مع تطبيق تكنولوجيا الأنابيب المموجة للتمدد المائي والتي تم تطويرها وفقًا لمعايير عالية داخل الصناعة.

الأسئلة المتداولة

  • س1. أي أنبوب مقياس الزيت يناسب محركي

    قم بمطابقة الاستبدال مع طول الأنبوب الأصلي وقطره ونمط التثبيت، نظرًا لأن التخطيطات تختلف بشكل ملحوظ بين نماذج المحرك.

  • س2. هل يمكنني استبدال أنبوب مقياس العمق فقط؟

    نعم، يمكن عادةً استبدال الأنبوب من تلقاء نفسه دون الحاجة إلى استبدال مقياس العمق نفسه أو المكونات الأخرى المحيطة.

  • س3. كم من الوقت يستمر أنبوب مقياس الزيت

    يعتمد عمر الخدمة على المواد وظروف التشغيل، حيث تحافظ الأنابيب الفولاذية المقاومة للصدأ بشكل عام على فعالية الختم لفترة أطول من الفولاذ القياسي في نفس الظروف.

  • س 4. ما هي المادة الأفضل لأنابيب مقياس الزيت

    يوفر الفولاذ المقاوم للصدأ أقوى مقاومة للتآكل للبيئات الصعبة، في حين أن الفولاذ القياسي والأنابيب المرنة تناسب العديد من تطبيقات سيارات الركاب اليومية بشكل جيد.

  • س5. هل أنابيب مقياس الزيت عالمية؟

    لا، فالأنابيب خاصة بالمحرك من حيث الطول والقطر ونمط التثبيت، لذا فإن مطابقة تكوين الجزء الأصلي أمر مهم قبل طلب قطعة بديلة.

  • س6. هل من الممكن إصلاح أنبوب مقياس العمق المنحني

    يتم في بعض الأحيان تقويم الانحناءات البسيطة، ولكن من الأفضل عمومًا استبدال الأنبوب ذو الانبعاج الهيكلي أو التشقق للحفاظ على الختم المناسب.

  • س7. هل يمكنك استبدال أنبوب مقياس الزيت

    نعم، تستخدم معظم أنابيب مقياس العمق وصلات ملولبة أو مثبتة خصيصًا لتسهيل عملية الاستبدال.

  • س8. كيفية إزالة أنبوب مقياس العمق المكسور

    حدد نمط التثبيت أولاً، ثم استخدم ضغطًا متأرجحًا لطيفًا أو قم بإزالة أداة التثبيت قبل إزالة الحطام من تجويف التثبيت.

  • س9. كيفية تركيب أنبوب مقياس العمق الجديد

    قم بتركيب حلقة إغلاق جديدة، وقم بتوجيه الأنبوب بالتساوي إلى فتحة الوعاء، وقم بتثبيت الحامل العلوي، وتأكد من قراءة مقياس العمق بدقة بمجرد تثبيته.

  • س10. ما مقدار الصيانة التي يحتاجها أنبوب مقياس العمق؟

    عادة ما تكون الفحوصات البصرية الروتينية لحالة الختم والتثبيت الآمن كافية، مع الحاجة إلى الاستبدال فقط عند ظهور علامات التآكل.
